Cách chọn tấm làm mát chất lỏng phù hợp cho dự án của bạn phụ thuộc vào công suất làm nóng của chip, cũng như kích thước, quy trình chế tạo và vật liệu tương ứng. Đây là tất cả các giải pháp thiết kế cấp hệ thống. Có lẽ, chúng tôi là nhà cung cấp thiết kế cấp hệ thống cho lĩnh vực làm mát mà bạn cần.
Chất liệu đồng được hàn ma sát
tấm lạnh chất lỏng
Tấm lạnh chất lỏng chất liệu nhôm
Tấm lạnh chất lỏng hàn ma sát khuấy là gì?
Độ tin cậy rất cao của quy trình sản xuất tấm làm mát bằng chất lỏng, quy trình hàn ma sát khuấy, quy trình ổn định, hiệu quả sản xuất cao, là lựa chọn hàng đầu để sản xuất các giải pháp làm mát chipset công suất cao. Phương pháp hàn ma sát khuấy cũng giống như ma sát thông thường hàn. Hàn ma sát khuấy cũng sử dụng nhiệt ma sát và nhiệt biến dạng dẻo làm nguồn nhiệt hàn. Sự khác biệt là hàn ma sát khuấy bao gồm một chốt hàn, một hình trụ hoặc hình dạng khác (chẳng hạn như một hình trụ có ren), được đưa vào khớp của phôi. Chốt được cọ xát với vật liệu hàn bằng cách quay đầu hàn với tốc độ cao. Vật liệu ở khớp được làm nóng và làm mềm. Đồng thời để vật liệu ma sát khuấy đều để hoàn thành quá trình hàn. Quá trình hàn được thể hiện trong hình. Trong quá trình hàn, phôi phải được cố định chắc chắn trên tấm đệm phía sau, mặt đầu hàn quay với tốc độ cao và các khớp dọc theo phôi di chuyển so với phôi. Phần nhô ra của đầu hàn được đưa vào bên trong vật liệu để ma sát và khuấy trộn. Vai của đầu hàn và ma sát bề mặt phôi tạo ra nhiệt, được sử dụng để ngăn chặn sự tràn của vật liệu ở trạng thái dẻo và có thể đóng vai trò loại bỏ màng oxit trên bề mặt.
Trong quá trình hàn, kim khuấy kéo dài vào khớp phôi khi quay, nhiệt ma sát giữa đầu khuấy quay (chủ yếu là vai trục) và phôi khiến vật liệu phía trước đầu hàn bị biến dạng dẻo mạnh, và sau đó với sự chuyển động của đầu hàn, biến dạng dẻo cao của vật liệu dần dần lắng đọng ở phía sau đầu khuấy, từ đó hình thành mối hàn hàn ma sát khuấy. Yêu cầu về thiết bị hàn ma sát khuấy không cao, yêu cầu cơ bản nhất là chuyển động quay của đầu hàn và chuyển động tương đối của phôi, thậm chí máy phay cũng có thể đáp ứng đơn giản yêu cầu hàn đối đầu tấm nhỏ. Nhưng độ cứng của thiết bị hàn và đồ đạc là vô cùng quan trọng. Đầu trộn thường được làm bằng thép công cụ và chiều dài của đầu hàn thường ngắn hơn một chút so với độ sâu hàn yêu cầu. Cần lưu ý rằng phần cuối của mối hàn khuấy ma sát để lại một lỗ khóa ở cuối. Thông thường lỗ khóa có thể được cắt bỏ hoặc bịt kín bằng các phương pháp hàn khác. Để giải quyết vấn đề lỗ khóa, một đầu trộn dạng ống lồng đã được phát triển thành công, đầu này sẽ không rời khỏi lỗ khóa sau khi hàn. Chuyển động của các nguyên tử bề mặt trong quá trình khuấy ma sát vẫn đang trong giai đoạn nghiên cứu.
Kỹ sư nên chú ý điều gì khi nào
Thiết kế tấm làm mát bằng chất lỏng?
Khi các kỹ sư thiết kế hệ thống làm mát, họ thường có nhiều lựa chọn về tản nhiệt. Nếu người kỹ sư đã xác định được phương án thiết kế tấm làm mát bằng chất lỏng thì cần chú ý các vấn đề sau:
- Vật liệu: Vật liệu có thể là đồng C1100 hoặc nhôm 6063/6061/1100 và ADC12, có thể được sử dụng làm tấm tản nhiệt chất lỏng. Cần lưu ý rằng vật liệu đồng và nhôm không thể trộn lẫn và hàn với nhau do tính chất vật liệu. Ví dụ, nếu chúng ta thiết kế một hệ thống tản nhiệt chất lỏng, chúng ta thường chọn vật liệu nhôm 6063 làm tấm nền của hệ thống tản nhiệt và sử dụng tấm phủ bằng nhôm 1100. Lý do chính là độ dày của tấm phủ nhôm có thể được lựa chọn tự do, chẳng hạn như 4, 5, 6mm; Nếu bạn chọn vật liệu nhôm 6063 làm tấm phủ, sẽ phát sinh chi phí khuôn mẫu và vấn đề đồng nhất vật liệu, điều này sẽ làm tăng khó khăn trong việc mua sắm và ảnh hưởng đến thời gian giao hàng.
- Hoàn thiện: Bề mặt tấm làm mát có thể được phun dầu hoặc bột, hoặc phủ lớp cromat. Tất nhiên, đôi khi cần xử lý đặc biệt trên bề mặt tấm làm mát, chẳng hạn như mạ niken để chống oxy hóa. Kênh dẫn nước của tấm làm mát cần được anot hóa để ngăn ngừa quá trình oxy hóa chất lỏng trong kênh dẫn. Oxit tạo ra sẽ làm tắc nghẽn hệ thống tuần hoàn của bơm nước. Tất nhiên, việc bảo trì và vệ sinh thường xuyên là cần thiết. Đồng thời, sử dụng chất lỏng thân thiện với môi trường hoặc chất lỏng không ăn mòn cũng là một yếu tố quan trọng. Về lý thuyết, nước tinh khiết là lựa chọn tốt nhất. Tất nhiên, xét đến vấn đề đóng băng và đông cứng chất lỏng, giải pháp thông thường là thêm chất làm lạnh thích hợp để ngăn ngừa vấn đề này.
- Quy trình chế tạo: Do phương pháp hàn ma sát khuấy tạo ra nhiệt dưới tác động của lực cơ học để hàn sản phẩm, nên không cần thêm dây hàn, hàn hợp kim nhôm không cần phủ lớp màng oxit trước khi hàn, không cần khí bảo vệ, chi phí thấp; quy trình hàn an toàn, không gây ô nhiễm, không khói, không bức xạ, v.v.

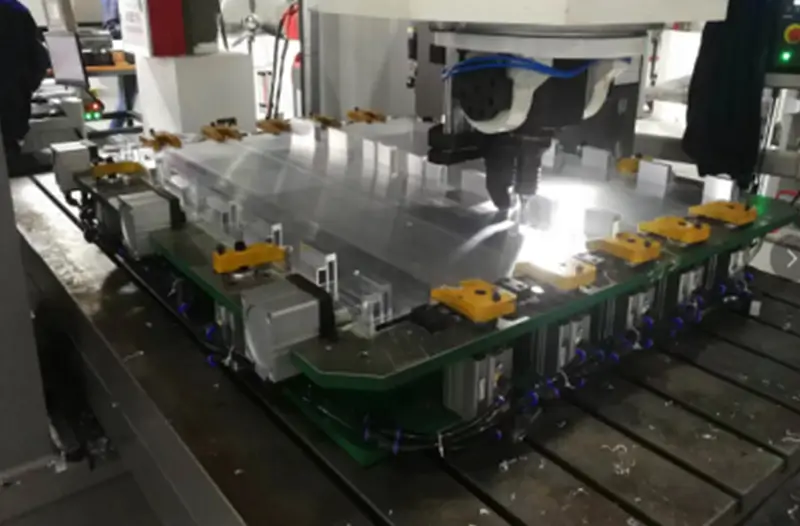

Chúng tôi chế tạo tấm làm mát bằng chất lỏng cho quá trình hàn ma sát khuấy như thế nào?
Do lực gia công cơ học nên chúng ta thường gia công tấm đáy của tấm nguội, có độ dày thường lớn hơn 12mm. Tất nhiên, độ dày này phụ thuộc vào công suất gia nhiệt và kích thước của tấm làm mát bằng chất lỏng. Do đặc tính của vật liệu và khả năng giải phóng ứng suất sau khi gia công, tấm làm mát bằng chất lỏng sẽ bị biến dạng nên độ dày rất quan trọng.
Sau đó, dựa vào vị trí của nguồn nhiệt mà các vi kênh phù hợp, cụ thể là vi kênh, sẽ được xử lý. Đặc điểm của các kênh này phụ thuộc vào mật độ năng lượng của chip hoạt động thực tế. Ví dụ, các chip nhỏ và công suất cao yêu cầu các tính năng vi kênh rất dày đặc, có thể trao đổi một lượng nhiệt lớn với chất lỏng. Ví dụ: sử dụng quy trình vây xẻng, xử lý CNC và các phương pháp khác có thể hoàn thành việc xử lý các tính năng vi kênh tấm lạnh.
Vì vậy, loại tấm lạnh này gồm có hai phần, một phần là tấm đáy của tấm lạnh, phần còn lại là tấm che. Ngoài ra còn có một tính năng rất quan trọng trên kênh dòng chảy của tấm lạnh, đó là tạo ra đặc điểm hình dạng lồi, tức là cạnh của kênh dòng chảy cần được dành riêng để thay đổi
Làm thế nào để kiểm tra rò rỉ của tấm lạnh?
Độ tin cậy của tấm lạnh là một thông số đánh giá rất quan trọng trong toàn bộ thuộc tính sản phẩm. Thông thường, áp suất làm việc của máy bơm nước hoặc hệ thống tuần hoàn của khách hàng là khoảng 0.2-1.0Mpa. Vì vậy, khi kiểm tra tấm lạnh, trước tiên chúng ta cần làm sạch kênh dẫn dòng của tấm lạnh bằng nhiệt độ nước 80 độ C để tránh vết dầu, vết cắt nhôm xâm nhập vào hệ thống làm mát tuần hoàn.
Sau đó đặt tấm lạnh đã được làm sạch vào bệ thử. Lúc này, chúng ta có thể kết nối đầu vào và đầu ra của tấm lạnh thông qua áp suất không khí 1.5Mpa để đảm bảo áp suất không khí được lấp đầy hoàn toàn trong kênh dòng tuần hoàn khép kín. Thời gian giữ áp suất này thường là 5-20 phút, tùy thuộc vào nhu cầu của khách hàng và điều kiện ứng dụng thực tế. Thông thường, chúng tôi thực hiện kiểm tra duy trì áp suất trong 10 phút để xác định xem có rò rỉ nào không.
Sau khi hoàn thành bài kiểm tra duy trì áp suất, chúng ta sẽ bước vào một giai đoạn khác là kiểm tra khả năng chống dòng chảy, điều này cũng rất quan trọng vì chúng ta sẽ phân tích nó thông qua phần mềm mô phỏng trong quá trình thiết kế để có được thông số sức cản dòng lý thuyết cần phù hợp với nước. hệ thống bơm và tuần hoàn được sử dụng theo thời gian của khách hàng. Việc bổ sung lực cản dòng chảy quá mức sẽ làm tăng khả năng chịu tải của máy bơm nước và chúng tôi cũng sẽ lưu ý rằng, Nếu có tạp chất hoặc cặn nhôm cắt bên trong kênh dòng chảy trong quá trình xử lý, chúng tôi có thể chọn tấm lạnh không đủ tiêu chuẩn này thông qua so sánh dữ liệu.
Kiểm tra giữ áp suất không khí
Kiểm tra khả năng chống dòng chảy
Kiểm tra rò rỉ khí heli
Làm thế nào để giúp khách hàng thiết kế một tấm lạnh lỏng？
Phân tích mô phỏng nhiệt là một quá trình rất quan trọng, đặc biệt đối với các dự án thiết kế mới. Phân tích mô phỏng giai đoạn đầu có thể rút ngắn chu kỳ phát triển sản phẩm và tiết kiệm chi phí. Chúng tôi thường cho khách hàng biết liệu họ có cần cung cấp giải pháp phân tích nhiệt hay không. Nếu khách hàng không có khả năng thiết kế, chúng tôi thường thiết kế miễn phí giải pháp tối ưu cho họ, điều này có thể giúp họ tiết kiệm thời gian và chi phí phát triển. Nói chung, có thể tiết kiệm 30% thời gian phát triển sản phẩm và 50% chi phí nghiên cứu và phát triển. Chúng tôi thường cần các thông số sau để hỗ trợ khách hàng tiến hành phân tích nhiệt:
-Kích thước:
Dựa vào kích thước tủ của khách hàng mà cung cấp cho chúng tôi kích thước lý tưởng cho tản nhiệt nước. Ví dụ: chiều dài, chiều rộng và chiều cao của tấm làm mát chất lỏng lần lượt là 200x200x15mm.
-Vật chất:
Các yêu cầu vật liệu cho tấm lạnh, chẳng hạn như nhôm hoặc đồng là gì? Nói chung, chúng tôi chọn nhôm nhiều hơn những loại khác, không chỉ xem xét chi phí mà còn cả trọng lượng. Tất nhiên, cũng có một vấn đề quan trọng cần xem xét, chẳng hạn như vấn đề chống ăn mòn. Lúc này cần quan tâm đến vật liệu bằng đồng hoặc inox, thường là tấm lạnh inox. Chúng tôi khuyên bạn nên sử dụng ống thép không gỉ để ép vào tấm nhôm để làm tấm làm mát bằng chất lỏng dạng ống.
-Nhiệt điện:
Chúng tôi cần nhiệt năng của chip của khách hàng, cũng như vị trí trên PCB, tương ứng với vị trí trên tấm làm mát bằng chất lỏng của chúng tôi. Dựa trên kích thước và vị trí của con chip này, chúng tôi sẽ phát triển các kênh dòng chảy và vi kênh chi tiết. Khi mật độ năng lượng cao, chúng tôi sẽ xem xét việc thiết kế vi kênh với mã hóa cục bộ.
-Nhiệt độ môi trường:
Chúng tôi cần biết nhiệt độ môi trường làm việc của sản phẩm này để thiết lập nó hoạt động trong phần mềm của chúng tôi. Thông thường, chúng ta đặt nhiệt độ ở khoảng 35 hoặc 45 độ C. Tất nhiên, nếu gặp nguồn bơm mô-đun laser, chúng tôi đặt nhiệt độ môi trường là 25 độ C, tùy theo yêu cầu của khách hàng.
Nhiệt độ và tốc độ dòng chảy của chất lỏng đầu vào:
Tham số này được sử dụng để đặt nhiệt độ đầu vào của chất lỏng, sau đó dựa trên tốc độ dòng chảy, chúng tôi đặt tốc độ dòng chảy để có thể nhìn thấy đầu đám mây vectơ của tốc độ dòng chất lỏng và áp suất trong toàn bộ mô-đun. Dựa trên các bề mặt này, chúng tôi tối ưu hóa hơn nữa, chẳng hạn như điều chỉnh vị trí, chiều rộng, chiều sâu và các khía cạnh khác của kênh dòng chảy để đạt được hiệu quả truyền nhiệt tối ưu.
Cách kiểm soát chất lượng sản phẩm của chúng tôi:
Tại Kenfatech, chúng tôi ưu tiên chất lượng lên hàng đầu. Các biện pháp kiểm soát chất lượng toàn diện của chúng tôi đảm bảo độ tin cậy và độ bền của sản phẩm. Mỗi tấm lạnh lỏng đều trải qua quá trình kiểm tra nghiêm ngặt về hiệu suất nhiệt, tính toàn vẹn của cấu trúc và độ kín chất lỏng để đáp ứng các tiêu chuẩn cao của chúng tôi. Đội ngũ chuyên gia của chúng tôi xem xét kỹ lưỡng từng giai đoạn của quá trình thiết kế, phát triển và sản xuất, đảm bảo mỗi sản phẩm rời khỏi cơ sở của chúng tôi đều là minh chứng cho cam kết của chúng tôi về sự xuất sắc.
Chúng tôi nhận thấy rằng các vấn đề về chất lượng sản phẩm và sự chậm trễ giao hàng là những vấn đề thường gặp trong ngành của chúng tôi. Do đó, chúng tôi đã triển khai các quy trình quản lý sản xuất nghiêm ngặt và chiến lược chuỗi cung ứng mạnh mẽ để giảm thiểu những vấn đề này. Bằng cách đồng bộ hóa lịch trình sản xuất của chúng tôi với các mốc thời gian của khách hàng, chúng tôi đảm bảo giao sản phẩm kịp thời mà không ảnh hưởng đến chất lượng. Hãy chọn Kenfatech, nơi chúng tôi kết hợp chất lượng hoàn hảo với việc giao hàng đúng giờ, mang đến cho bạn dịch vụ liền mạch và sự an tâm.
Đồng thời, chúng tôi cũng đánh giá cao phản hồi của khách hàng, chẳng hạn như các vấn đề phát hiện trong quá trình sử dụng và lắp đặt sản phẩm, những phản hồi này có thể được phản hồi lại cho nhân viên kinh doanh và hậu mãi của chúng tôi. Các cuộc họp chất lượng thường kỳ của chúng tôi vào thứ Tư sẽ tập trung thảo luận về những vấn đề này nhằm ngăn ngừa và ngăn chặn những sự cố xảy ra trong tương lai. Tất nhiên, về mặt cải tiến quy trình và độ ổn định của quy trình, chúng tôi thường xuyên cải tiến. Mục đích của việc cập nhật và nâng cấp phần mềm cho thiết bị máy móc là để đảm bảo độ tin cậy và ổn định của sản phẩm, không xảy ra bất kỳ vấn đề nào về chất lượng.
Tại sao nên chọn Tấm lạnh lỏng của Kenfatech?
Chuyên môn thiết kế và phát triển
Sự thành thạo của nhóm chúng tôi trong việc tạo ra các giải pháp tấm lạnh lỏng phù hợp đã khiến chúng tôi trở nên khác biệt. Chúng tôi khai thác sự hiểu biết sâu sắc về động lực học nhiệt để thiết kế các sản phẩm đáp ứng nhu cầu cụ thể của bạn.
Đảm bảo chất lượng
Chúng tôi thực hiện các biện pháp kiểm soát chất lượng nghiêm ngặt, đảm bảo độ tin cậy và độ bền của sản phẩm. Tấm lạnh lỏng của chúng tôi đứng vững trước thử thách của thời gian, cung cấp giải pháp mạnh mẽ cho nhu cầu làm mát của bạn.
Phạm vi sản phẩm rộng
Từ FSW đến tấm lạnh chất lỏng dạng hàn, ép đùn và ống đồng, chúng tôi cung cấp nhiều loại sản phẩm đa dạng, phục vụ cho nhiều ứng dụng công nghiệp và mật độ điện năng khác nhau.
Giao hàng kịp thời
Chúng tôi hiểu tầm quan trọng của thời gian trong kinh doanh. Các quy trình quản lý sản xuất hiệu quả của chúng tôi đảm bảo cung cấp sản phẩm chất lượng cao ngay khi bạn cần.
Dịch Vụ CSKH
Cam kết của chúng tôi còn mở rộng ra ngoài việc cung cấp sản phẩm. Chúng tôi cung cấp dịch vụ hỗ trợ khách hàng đặc biệt, hỗ trợ bạn ở mọi bước trong hành trình hợp tác với chúng tôi. cung cấp sản phẩm chất lượng cao ngay khi bạn cần.
Chứng minh hồ sơ theo dõi
Hồ sơ theo dõi của chúng tôi về sự hợp tác thành công trong nhiều ngành công nghiệp khác nhau đã nói lên nhiều điều. Các công ty trên toàn thế giới tin tưởng Kenfatech sẽ cung cấp cho họ các giải pháp quản lý nhiệt hàng đầu.
Kích thước đặc điểm kỹ thuật tiêu chuẩn như sau:
YBạn có thể nhấp vào số bộ phận bên dưới để xem trang chi tiết và bản vẽ của chúng tôi có sẵn để tải xuống.
(Dài X Rộng X Cao, Đơn vị mm)
| phần số | Kích thước (mm) | Vật liệu | Vẽ |
| KF-CP-18-F001 | 202X130X20t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F002 | 198x147x20t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F003 | 162x136x20t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F004 | 162x147x20t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F005 | 162x172x20t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F006 | 100x100x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F007 | 80x170x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F008 | 120x120x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18F009 | 140x300x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F010 | 150x170x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F011 | 150x230x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F012 | 170x170x19t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F013 | 230x230x22t | Nhôm | Thông tin chi tiết |
| KF-CP-18-F014 | 300x300x22t | Nhôm | Thông tin chi tiết |
| Ghi chú: 1, Nhôm, đồng và thép không gỉ có thể được thay thế dựa trên các yêu cầu cụ thể. | |||
| 2, Yêu cầu xử lý bề mặt có thể được thay đổi. | |||
| 3, Chu kỳ sản xuất mẫu là hai tuần. | |||
